مضخة ذراع التوجيه TBP90-10-18

مقدمة:

مضخة ذراع التوجيه TBP90-10-18

أضف إلى السلة

استفسر الآن

مقدمة
مواصفة
صورة

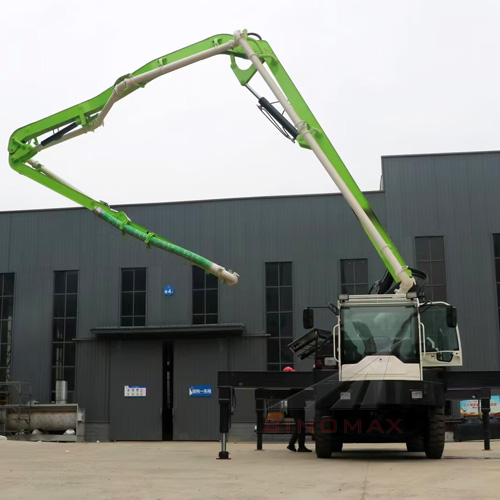

مضخة ذراع مجنزرة TBP90-10-18
1. المدى الرأسي: 17.5 متر
2. المدى الأفقي: 15.6 متر
3. معدل التدفق: 90/50 متر مكعب/ساعة

غرض				وحدة	المعلمة
نظام بوم	مدى الوصول العمودي			m	17.5
	مدى الوصول الأفقي			m	15.6
	نوع الرافعة			-	R
	القسم الأول			mm	6100
	القسم الثاني			mm	4500
	القسم الثالث			mm	5000
	تناوب			°	360°
	امتداد الدعامات الأمامية			mm	4100
	امتداد الأذرع الجانبية الخلفية			mm	4400
	طول الخرطوم النهائي			mm	3000
	قطر الخرطوم النهائي			mm	125
	حجم خط الأنابيب			mm	125
نظام المضخة	الحد الأقصى للإنتاج النظري	ضغط منخفض		m³/h	90
		ضغط عالٍ		m³/h	50
	أقصى ضغط نظري	ضغط منخفض		MPa	9.5
		ضغط عالٍ		MPa	5.6
	نوع صمام التوزيع			-	S tube valve
	أسطوانة الزيت الرئيسية (قطر الأسطوانة / قطر الأسطوانة × الشوط)			mm	Φ125/Φ80×1400
	قطر أسطوانة التوصيل / طول الشوط			mm	Φ230x1400
	حجم القادوس			L	680
	ارتفاع التفريغ			mm	1420
نظام الطاقة	قوة محرك الديزل			Kw	103
	ثورة مصنفة			r/min	2000
النظام الهيدروليكي	نوع النظام الهيدروليكي			-	Open circuit
	سعة خزان الزيت الهيدروليكي			L	550
	معدل تدفق المضخة الهيدروليكية			L/Min	280
	ضغط زيت النظام الهيدروليكي			Mpa	32
	حجم خزان الزيت الهيدروليكي			L	550
	نوع تبريد الزيت الهيدروليكي			-	Fan cooling
معايير أخرى	مفتاح ضغط عالي ومنخفض			-	Equipped
	نظام التشحيم الكهربائي			-	Equipped
	أقصى سرعة			Km/h	8
	يتحكم			-	Manual/Cable/Radio
	الأبعاد (الطول × العرض × الارتفاع)		في مرحلة انتقالية	mm	6500×1900×2800
	وزن			Kg	13000
